شريط رقائق الألومنيوم المبطن أو بدون بطانة: أيهما أفضل لتصنيع التبريد؟

إجابة سريعة

لا يعد شريط رقائق الألومنيوم بدون بطانة أو مبطنًا أفضل بطبيعته لتصنيع الثلاجات والمجمدات. يعتمد التنسيق الصحيح على موضع التطبيق وطريقة التجميع وعملية التصنيع النهائية.

غالبًا ما يكون شريط رقائق الألومنيوم بدون بطانة مناسبًا تمامًا للتطبيق المستمر، والتثبيت المتكرر للأنابيب وبيئات الإنتاج حيث يمكن أن يؤدي التخلص من التعامل مع بطانة التحرير إلى تبسيط العملية.

يكون شريط رقائق الألومنيوم المزود ببطانة أسهل في الاستخدام عمومًا عندما يتطلب التطبيق تحديد موضع دقيق، أو مكونات مقطوعة مسبقًا أو مقطوعة بالقالب، أو حماية ممتدة للسطح اللاصق قبل وضعه.

تسلسل الاختيار الموصى به: التطبيق ← عملية الإنتاج ← بناء الشريط ← اللاصق ← معالجة الجانب الخلفي ← التحقق من صحة خط الإنتاج

بالنسبة لمصنعي المعدات الأصلية للتبريد، فإن السؤال الأكثر فائدة ليس أي لفة لها سعر وحدة أقل، ولكن ما هو البناء الذي يوفر عملية أكثر استقرارًا وتكلفة تطبيق إجمالية أقل.

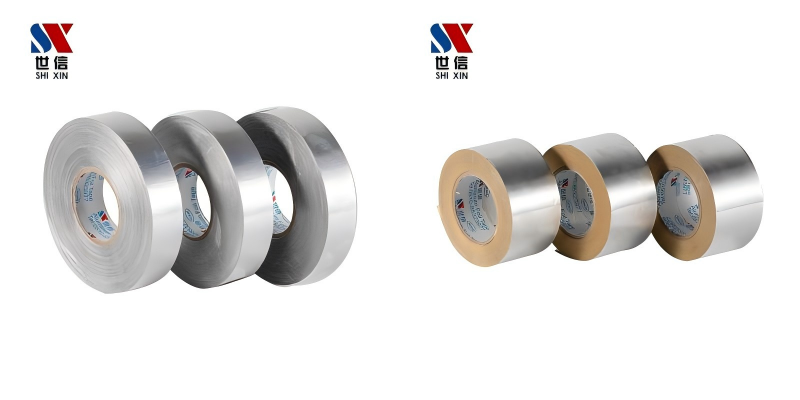

ما هو الفرق بين شريط رقائق الألومنيوم المبطن وغير المبطن؟

والفرق الأساسي هو ما إذا كانت مادة الإطلاق المنفصلة تحمي المادة اللاصقة. ويؤثر هذا الاختلاف على الفك، وحماية المواد اللاصقة، والتحويل، وتحديد المواقع، ومعالجة النفايات.

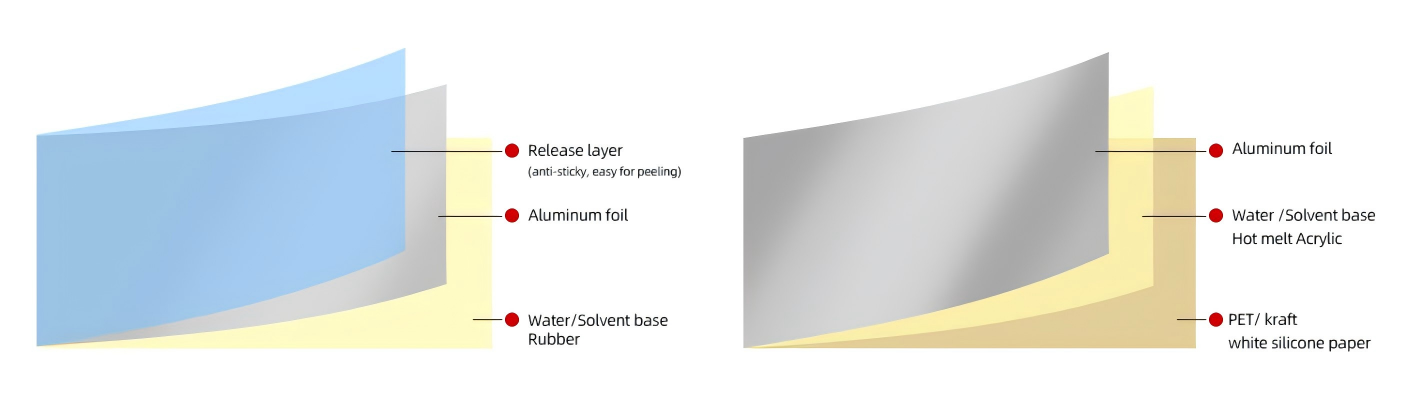

شريط رقائق الألومنيوم بدون بطانة

يمكن تمثيل البناء النموذجي على النحو التالي:

سطح معالج بالإطلاق، ورق ألومنيوم، لاصق حساس للضغط

شريط رقائق الألومنيوم بدون بطانة يستخدم البناء الذاتي الجرح. يلامس اللاصق الجانب الخلفي المعالج بالتحرير للطبقة السابقة في اللفة، بحيث يمكن تطبيق الشريط مباشرة بعد فكه دون إزالة ورق تحرير منفصل أو فيلم.

شريط رقائق الألومنيوم مع بطانة

يمكن تمثيل البناء النموذجي على النحو التالي:

ورق تحرير/فيلم لاصق حساس للضغط من رقائق الألومنيوم

تحمي البطانة المادة اللاصقة حتى يتم تطبيقها. على الرغم من أن إزالة البطانة تضيف خطوة عملية، إلا أنها يمكن أن توفر مزايا عملية للتحويل والقطع المسبق والتعامل والوضع الدقيق.

شريط رقائق الألومنيوم المبطن مقابل Linerless

عامل	شريط رقائق بدون بطانة	شريط احباط مع بطانة
الافراج عن بطانة	لا شيء	ورق أو فيلم
التطبيق الأساسي	الاسترخاء وتطبيق	قم بإزالة الخطوط الملاحية المنتظمة، ثم قم بتطبيقها
عملية مستمرة	مناسب تمامًا للجري المتكرر	مناسبة؛ تعتمد الكفاءة على التعامل مع الخطوط الملاحية المنتظمة
نفايات الخطوط الملاحية المنتظمة	لا شيء	تم إنشاؤها أثناء الاستخدام
حماية لاصقة	مكشوف بعد الاسترخاء	محمية حتى التطبيق
تحديد المواقع بدقة	يعتمد على تصميم المسامير والتركيبات	عادة ما يكون من الأسهل السيطرة عليها
قطع يموت / قطع مسبقة القطع	عادة ليس الخيار الأول	مناسب تمامًا
الأتمتة	أنظمة التغذية ذاتية الجرح	أنظمة التغذية بتقشير الخطوط الملاحية المنتظمة أو القطع بالقالب
فائدة العملية الرئيسية	خطوات أقل ونفايات أقل	تحويل وتحديد المواقع وحماية لاصقة

"مناسب للتشغيل الآلي" لا يعني أن الخط الآلي يجب أن يستخدم شريطًا بدون بطانة. قد يكون النظام الذي يحتوي على إزالة البطانة تلقائيًا أو التغذية المقطوعة أو وضع المكونات الدقيق أكثر ملاءمة للبنية المبطنة.

يجب أن يتبع التنسيق الصحيح المعدات ودورة محطة العمل وطريقة المعالجة.

لماذا يمكن أن يعمل الشريط اللاصق بدون بطانة بشكل جيد على خطوط إنتاج الثلاجات؟

1. عملية تقديم مستمرة ومباشرة أكثر

يُستخدم شريط الرقائق المعدنية بشكل شائع في تصنيع الثلاجات والمجمدات لتأمين أنابيب المكثف والمكونات المتعلقة بالمبخر والمناطق الأخرى التي تتطلب التثبيت أو الاتصال الحراري أو الختم. في محطات التطبيق المستمر، تقوم المواد الخالية من البطانة بإزالة الخطوات المنفصلة لتقشير البطانة والتخلص من البطانة.

بدون بطانة: استرخي ← الموضع ← اضغط مبطن: استرخي ← إزالة البطانة ← مقبض البطانة ← الموضع ← اضغط

في التصنيع بكميات كبيرة، تساهم خطوات المعالجة المتكررة وتغييرات اللفات ونفايات محطة العمل وتوافق المعدات في تكلفة العملية الحقيقية.

2. لا توجد نفايات ورقية أو نفايات أفلام

ينتج الشريط المبطن ورقًا أو فيلمًا يجب جمعه وإزالته من محطة العمل. في محطات التردد العالي، قد يشمل ذلك جمع النفايات، والتدبير المنزلي، والنقل، وإبعاد البطانة المهملة عن المعدات.

يزيل البناء بدون بطانة تدفق المواد، لذلك يتم تقييم قيمته بشكل أفضل من خلال تكلفة التطبيق الإجمالية بدلاً من سعر اللفة وحده.

3. عملي للرحلات الطويلة أو المتكررة

عندما يتم تطبيق الشريط بشكل مستمر على طول الأنابيب أو بشكل متكرر في مواضع مماثلة، يمكن للفة ذاتية اللصق أن تبسط عملية تغذية المواد ومعالجتها. يجب أيضًا التحقق من صحة أي ميزة إنتاجية مقابل طول اللفة وقوة الفك وسرعة الماكينة وطريقة المشغل.

متى يكون شريط القصدير مع الخطوط الملاحية المنتظمة مناسبًا بشكل أفضل؟

1. المكونات المقطوعة أو المقطوعة مسبقًا

إذا تم تحويل الشريط إلى دوائر أو مستطيلات أو ملفات تعريف مخصصة أو رقع تحديد موضع أو أشكال محددة أخرى، فيمكن أن تدعم بطانة التحرير الطبقة اللاصقة أثناء القطع والنقل والتخزين. في هذه الحالات، عادة ما يكون البناء المبطن أسهل في المعالجة والإدارة.

2. متطلبات تحديد المواقع الضيقة

بمجرد فك الشريط اللاصق، يتم كشف المادة اللاصقة على الفور. باستخدام مادة لاصقة عالية الجودة، قد يؤدي الاتصال المبكر إلى تقليل فرصة إعادة التموضع. يمكن أن يسمح الشريط المبطن بالتعرض التدريجي والمتحكم للمادة اللاصقة أثناء وضعها.

3. حماية لاصقة قبل التنسيب النهائي

في مناطق الإنتاج التي تحتوي على جزيئات معدنية أو غبار بلاستيكي أو زيت أو معالجة يدوية متكررة، يكون السطح اللاصق المكشوف أكثر عرضة للتلوث. تعتبر البطانة مفيدة بشكل خاص للأجزاء المقطوعة مسبقًا والتي يجب تخزينها أو نقلها بين محطات العمل قبل التجميع النهائي.

ما هو التنسيق الذي يناسب عمليات تصنيع الثلاجات المختلفة؟

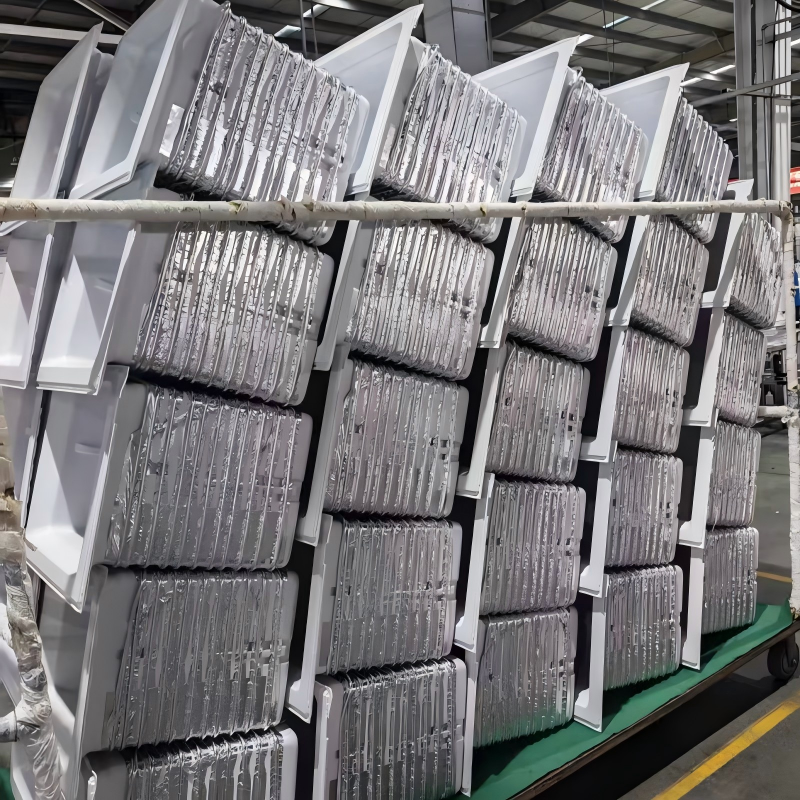

تثبيت أنبوب المكثف

من أجل التثبيت المستمر والمتكرر لأنبوب المكثف، شريط رقائق الألومنيوم بدون بطانة غالبًا ما يستحق التقييم أولاً. يجب أن يأخذ القرار النهائي في الاعتبار معدات التغذية وأداء المادة اللاصقة وأبعاد اللفة وخطوات التصنيع النهائية.

إذا كان حقن رغوة البولي يوريثان PU يتبع تطبيق الشريط، فيجب أيضًا التحقق من التوافق بين المعالجة الخلفية للشريط ومواد الرغوة الفعلية والعملية.

لماذا يجب التحقق من توافق رغوة PU بشكل منفصل؟

في بعض إنشاءات أنابيب مكثف الثلاجة، يدخل شريط الرقائق المطبق بعد ذلك في عملية رغوة البولي يوريثان. في تلك المرحلة، قد يصبح السطح الخلفي للشريط أحد الواجهات التي تلامسها الرغوة.

عادةً ما يتطلب شريط رقائق الألومنيوم بدون بطانة معالجة تحرير متحكم بها على الجانب الخلفي من الرقائق لتحقيق فك مستقر. يمكن لأنظمة الإطلاق المختلفة، وتركيبات PU وظروف الرغوة أن تتصرف بشكل مختلف عند تلك الواجهة، لذا فإن بيانات التصاق التقشير التقليدية وحدها ليست كافية لتأكيد الملاءمة.

إذا كانت المعالجة الخلفية غير متوافقة مع عملية رغوة البولي يوريثان النهائية، فقد يتأثر التصاق الرغوة حول المنطقة المسجلة. يجب التأكد من حدوث ذلك في تطبيق معين باستخدام مجموعة المواد الفعلية وظروف إنتاج الرغوة.

بالنسبة لشريط الرقائق بدون بطانة المستخدم قبل رغوة البولي يوريثان، يتضمن التحقق الموصى به ما يلي:

• أداء مريح: إطلاق ثابت دون التمدد الزائد أو التمزق أو نقل اللاصق؛
• استقرار الإصدار: سلوك متسق عبر درجات حرارة التخزين والتشغيل؛
• التوافق مع رغوة PU: سلوك الواجهة مع تركيبة PU الفعلية؛
• أداء اللصق: أداء اللصق والتقشير والثبات على الركيزة المستهدفة؛
• استقرار العملية الموسمية: التشغيل المتسق من خلال التغيرات في درجات الحرارة المحيطة؛
• التحقق من صحة خط الإنتاج: التجارب بسرعة الخط الفعلية وظروف الضغط والرغوة.

عندما تكون رغوة البولي يوريثان جزءًا من عملية الثلاجة، يجب أن تتضمن الموافقة على الإنتاج تجربة رغوة فعلية بدلاً من الاعتماد فقط على بيانات اختبار الشريط القياسي.

المبخر أو تثبيت مكونات التبريد

قد يكون أي من التنسيقين مناسبًا. يمكن تقييم الشريط بدون بطانة من أجل إرفاق سريع ومتكرر، في حين أن الشريط المبطن يكون من الأسهل عمومًا التحكم فيه من حيث الأطوال المحددة مسبقًا أو الموضع الدقيق أو الأجزاء المقطوعة أو التجميع اليدوي المعقد.

عزل العزل والختم المستمر

للحصول على طبقات متواصلة أطول، يمكن أن يقلل الشريط بدون بطانة من خطوات إزالة البطانة ونفايات محطة العمل. إذا كانت العملية تتطلب مكونات مقطوعة مسبقًا أو حماية لاصقة ممتدة، فقد يكون البناء المبطن هو الأفضل.

مكونات رقائق معدنية مقطوعة بالقالب

بالنسبة لقطع القوالب أو التثقيب أو القطع المسبق أو التعامل مع محطات متعددة، يكون شريط الرقائق المزود ببطانة تحرير أكثر عملية بشكل عام. المتطلبات الرئيسية هنا هي التحويل وتحديد المواقع والتعامل معها بدلاً من سرعة التطبيق وحدها.

الخطوط الملاحية المنتظمة هي فقط قرار الاختيار الأول

بالنسبة لتصنيع أجهزة التبريد، يعتبر الجزء بدون بطانة مقابل الجزء المبطن جزءًا واحدًا فقط من المواصفات. يمكن أن يكون سمك الرقاقة، وكيمياء المادة اللاصقة، ومعالجة الإطلاق، وأبعاد اللفة وإعدادات المعدات على نفس القدر من الأهمية.

1. سمك رقائق الألومنيوم

يؤثر سمك الرقائق على قوة الشد، وسلوك التمزق، والتوافق، واستقرار التحويل، والسلوك الحراري في التجميع. الرقائق السميكة ليست أفضل تلقائيًا. قد تتطلب الأسطح المنحنية قدرًا أكبر من التوافق، في حين أن المواقف التي تتطلب ميكانيكيًا قد تتطلب قوة هيكلية أعلى.

2. نظام لاصق

تشمل الأنظمة الشائعة الأكريليك ذو الأساس المائي، والأكريليك ذو الأساس المذيب، والمواد اللاصقة ذات الأساس المطاطي وغيرها من التركيبات الخاصة بالتطبيقات. يجب أن يأخذ الاختيار في الاعتبار الركيزة، والمسار الأولي، وقوة التحمل، ودرجة الحرارة، ومتطلبات التعتيق، وسرعة الإنتاج، والعمليات النهائية. لا يعد المسار الأولي وحده معيارًا كافيًا للموافقة على تطبيق OEM على المدى الطويل.

3. استرخاء القوة

تعد قوة الاسترخاء أحد عوامل التصنيع الرئيسية للشريط بدون بطانة. قد تؤدي قوة التفكيك المفرطة إلى صعوبة التعامل مع الورق، أو تمدد الرقاقة أو تمزيقها، وإزعاج تغذية الماكينة. يمكن أن يؤثر التحكم السيئ أيضًا على ثبات اللفة. لذلك يجب التحقق من صحة سلوك التفكيك مع إنشاء اللفائف ومعالجة الجانب الخلفي ومعدات الإنتاج.

4. علاج الافراج عن المؤخر

يجب أن توازن معالجة التحرير من الجانب الخلفي للشريط بدون بطانة بين الفك النظيف وتقليل نقل المادة اللاصقة والتوافق مع العمليات النهائية. عندما يتبع ذلك رغوة البولي يوريثان أو التصفيح أو عمليات الاتصال الأخرى، لا ينبغي التعامل مع معالجة الجانب الخلفي فقط كوسيلة مساعدة للفك.

5. العرض وطول اللفة

في خطوط الإنتاج المستمرة أو الآلية، يؤثر عرض الشريط وطول اللفة على تردد تغيير اللفة، وتوافق الماكينة، ودورة محطة العمل، واستخدام المواد، وإدارة المخزون. غالبًا ما تستفيد برامج OEM من الأبعاد المطابقة للمعدات والعملية الفعلية.

كيف يجب على الشركة المصنعة للثلاجة اختيار شريط الرقائق المناسب؟

الخطوة 1: رسم خريطة للعملية الفعلية

قبل اختيار الشريط، حدد شروط التصنيع الحقيقية:

• أين يتم تطبيق الشريط؟
• ما هو المكون الذي يتم إصلاحه أو تغطيته؟
• هل التطبيق يدوي أم آلي؟
• هل يتم تطبيق الشريط بشكل مستمر أم كقطع فردية؟
• هل تتبع رغوة البولي يوريثان أو التصفيح أو أي عملية أخرى؟
• هل القطع بالقالب أو القطع المسبق أو التحديد الدقيق مطلوب؟

الخطوة 2: تحديد الركيزة وحالة السطح

قد تشمل الركائز المعدن والبلاستيك والرغوة والفولاذ المطلي والألومنيوم والمواد المركبة. يمكن أيضًا أن تؤثر الطاقة السطحية والتلوث والطلاءات ودرجة حرارة التطبيق الفعلية على اختيار المادة اللاصقة.

الخطوة 3: حدد البناء بدون بطانة أو البناء المبطن

فكر في البناء بدون بطانة أولاً عندما تتضمن العملية ما يلي:

• تطبيق متكرر عالي التردد
• الترابط المستمر
• تقليل نفايات بطانة الإطلاق
• معدات قادرة على تغذية الشريط ذاتي الجرح بشكل ثابت

فكر في البناء المبطن أولاً عندما تتطلب العملية ما يلي:

• قطع يموت أو اللكم
• تحديد المواقع بدقة
• مكونات مقطعة مسبقًا
• التعامل مع الأجزاء المعقدة
• حماية أطول للسطح اللاصق

الخطوة 4: تحديد بناء المواد

ثم قم بتقييم سماكة الرقاقة، وكيمياء المادة اللاصقة، والالتصاق، وقوة التحمل، ومتطلبات درجة الحرارة، وأداء التحرير، والمعالجة الخلفية، وأبعاد اللفة.

الخطوة 5: التحقق من الصحة على خط الإنتاج

تعد البيانات المخبرية مفيدة للفحص، ولكنها لا تحل محل تجربة خط OEM بشكل كامل. قبل الموافقة على الإنتاج الضخم، قم بتقييم:

• الاسترخاء الاستقرار.
• سرعة التطبيق الفعلية؛
• تمدد الرقائق أو تمزقها أو تجعدها؛
• رفع الحافة أو نقل المادة اللاصقة؛
• درجات الحرارة المنخفضة، الدورة الحرارية أو أداء الشيخوخة؛
• التوافق مع رغوة PU حيثما كان ذلك مناسبًا؛
• الاتساق من دفعة إلى دفعة.

الشريط المفضل هو الذي يوفر عملية أكثر استقرارًا، ومخاطر إعادة صياغة أقل، وتكلفة تطبيق إجمالية معقولة أكثر في ظل ظروف التصنيع الحقيقية.

هل شريط رقائق Linerless أرخص حقًا؟

ليس بالضرورة. المقارنة الأكثر فائدة هي إجمالي تكلفة التطبيق بدلاً من سعر شراء الشريط وحده.

إجمالي تكلفة التطبيق = تكلفة الشريط، خط العمل، الخطوط الزمنية، التعامل مع التخلص من النفايات، رفض وقت التوقف عن العمل / تكلفة إعادة العمل

يمكن أن يقلل الشريط بدون بطانة من معالجة المواد المنبعثة وبعض خطوات التطبيق، والتي قد تكون ذات قيمة في الإنتاج المستمر بكميات كبيرة. ومع ذلك، إذا كانت العملية تتطلب إعادة تموضع متكررة، أو قطع قوالب معقدة، أو ضوابط معالجة إضافية، فيمكن تعويض هذه الفوائد في مكان آخر من العملية.

بالنسبة لفريق مشتريات OEM، غالبًا ما تكون تكلفة كل ثلاجة جاهزة مقبولة أكثر أهمية من تكلفة المتر المربع من الشريط.

كيف تدعم Shixin اختيار شريط التبريد

شركة جيانغسو شيشين للمنتجات الشريطية اللاصقة المحدودة قامت بتصنيع الأشرطة اللاصقة الصناعية منذ عام 2005 وتتمتع بخبرة تطبيقية طويلة الأمد في الثلاجات والمجمدات وتصنيع الأجهزة المنزلية. يتم تقييم مشاريع التبريد حول موضع التطبيق، والركيزة، وعملية الإنتاج، وكيمياء المواد اللاصقة، وسمك الرقائق، ومتطلبات الفك، وظروف رغوة البولي يوريثان، ودرجة حرارة التشغيل، وأبعاد اللفة، ومتطلبات المعدات.

في أحد تطبيقات أنبوب مكثف الثلاجة، قامت Shixin بتعديل نظام المعالجة الخلفي لشريط رقائق الألومنيوم بدون بطانة ليتوافق بشكل أفضل مع نظام اللاصق الخاص بالعميل وظروف الإنتاج، مع اهتمام خاص بالاسترخاء واستقرار المعالجة عبر تغيرات درجات الحرارة الموسمية. وبعد التحقق من صحة عملية الإنتاج الخاصة بالعميل، أدى الحل إلى تحسين استقرار التصنيع مع تقليل تكلفة شراء الشريط بحوالي 10% إلى 15% في هذا المشروع المحدد.

كانت هذه النتيجة خاصة بالتطبيق ولا ينبغي تفسيرها على أنها توفير عالمي. تعتمد التغييرات في التكلفة الفعلية على بناء المواد والأبعاد وحجم الطلب والمعدات وظروف العملية.

الأسئلة الشائعة

1. ما هو الأفضل لتصنيع الثلاجات، شريط رقائق الألومنيوم المبطن أو بدون بطانة؟

لا يوجد أي تنسيق أفضل عالميًا. غالبًا ما يكون الشريط بدون بطانة أكثر كفاءة للتطبيق المستمر المتكرر وتقليل التعامل مع الخطوط الملاحية المنتظمة. يعد الشريط المبطن بشكل عام أكثر ملاءمة للقطع بالقالب وتحديد المواقع بدقة والمكونات المقطوعة مسبقًا والتطبيقات التي تتطلب حماية لاصقة قبل وضعها.

2. هل يجب على كل خط إنتاج آلي استخدام شريط رقائق بدون بطانة؟

لا. قد تفضل أنظمة التغذية ذاتية الجرح المواد غير المبطنة، في حين أن المعدات ذات الإزالة التلقائية للبطانة، أو التغذية المقطوعة أو الموضع الدقيق يمكن أن تكون أكثر ملاءمة للبنية المبطنة.

3. ما هو التنسيق الأفضل لتثبيت أنبوب مكثف الثلاجة؟

من أجل تثبيت أنبوب المكثف بشكل مستمر وعالي التردد، غالبًا ما يستحق شريط الرقائق بدون بطانة التقييم أولاً. إذا تبع ذلك رغوة البولي يوريثان، فيجب أيضًا التحقق من توافق المعالجة الخلفية مع عملية الرغوة الفعلية.

4. هل يمكن لشريط الرقائق المبطن وغير المبطن استخدام نفس المادة اللاصقة؟

يمكنهم استخدام عائلات لاصقة مماثلة، لكن الشريط بدون بطانة يتطلب أيضًا نظام تحرير خلفي يعمل مع المادة اللاصقة لتوفير فك ثابت وتقليل نقل المادة اللاصقة.

5. هل شريط الرقائق ذو البطانة أفضل للقطع بالقالب؟

بشكل عام، نعم. يدعم ورق التحرير أو الفيلم الطبقة اللاصقة أثناء التحويل والمناولة والتخزين والوضع الدقيق.

6. ما الذي يجب على مصنعي المعدات الأصلية للثلاجات اختباره قبل الموافقة على شريط رقائق جديد؟

يتضمن التحقق الموصى به التصاق التقشير، وقوة التحمل، وأداء الفك، واتساق الأبعاد، وسلوك درجة الحرارة المنخفضة أو الدورة الحرارية، واتساق الدفعة، والأداء الفعلي لخط الإنتاج. إذا كان الأمر يتعلق برغوة البولي يوريثان، فاختبر التوافق في ظل المادة الحقيقية وظروف الرغوة.
