الدليل الفني النهائي لشريط إصلاح أنابيب التدفئة والتهوية وتكييف الهواء: معايير الأداء والتطبيق والهندسة

الأهمية الحاسمة لختم القناة

يعد نظام مجاري الهواء المخترق أكثر من مجرد إزعاج بسيط؛ فهو المصدر الرئيسي لنفايات الطاقة والإجهاد الميكانيكي. الاستفادة من الأداء العالي شريط إصلاح مجاري الهواء HVAC يعالج العديد من المخاوف التشغيلية الحاسمة:

• كفاءة الطاقة: وفقًا لعمليات تدقيق الطاقة في الصناعة، يمكن للقنوات المتسربة أن تقلل من كفاءة النظام بنسبة تصل إلى 20% إلى 30%. يضمن الختم المناسب وصول الهواء المكيف إلى وجهته المقصودة دون فقدان الحرارة.
• جودة الهواء الداخلي (IAQ): يمكن أن تسحب الوصلات غير المغلقة الغبار وجزيئات العزل المصنوعة من الألياف الزجاجية والرطوبة من المساحات غير المشروطة مثل مساحات الزحف أو السندرات.
• طول عمر النظام: بالمحافظة الضغط الساكن ، لا يحتاج محرك منفاخ HVAC إلى العمل الزائد للتعويض عن فقدان الهواء، وبالتالي إطالة عمر خدمة المعدات الميكانيكية.

تحديد دور "شريط الإصلاح".

يشير مصطلح "شريط الإصلاح" في سياق التدفئة والتهوية وتكييف الهواء الاحترافي إلى فئة من الأشرطة التي تلبي احتياجات محددة UL (مختبرات الضامنين) المعايير. هذه الأشرطة ليست مجرد شرائط لاصقة ولكنها تعمل بمثابة شريط لاصق الختم الهيكلي . يجب أن توفر رابطة دائمة لمختلف الركائز، بما في ذلك الفولاذ المجلفن والألمنيوم وأنابيب البولي إيثيلين المرنة.

مقارنة المعلمات الفنية: فقدان الطاقة مقابل الأنظمة المختومة

لقياس تأثير الختم الاحترافي، يوضح الجدول التالي اختلافات الأداء بين النظام الذي يحتوي على تسربات نموذجية مقابل نظام معزز بـ عالي الجودة شريط إصلاح مجاري الهواء HVAC .

الاستقرار التشغيلي

لكي يعتبر الإصلاح احترافيًا، يجب شريط إصلاح مجاري الهواء HVAC يجب أن تقدم إصلاحًا "دائمًا". وهذا يتطلب مادة لاصقة يمكن التعامل معها ركوب الدراجات الحرارية - التمدد والانكماش المتكرر للقنوات المعدنية أثناء تبديل النظام بين وضعي التدفئة والتبريد. تستخدم الأشرطة عالية الجودة مواد لاصقة أكريليك مذيبة والتي تعمل بالفعل على تقوية الروابط بينهما بمرور الوقت، مما يضمن بقاء النظام محكمًا طوال دورة حياته التشغيلية.

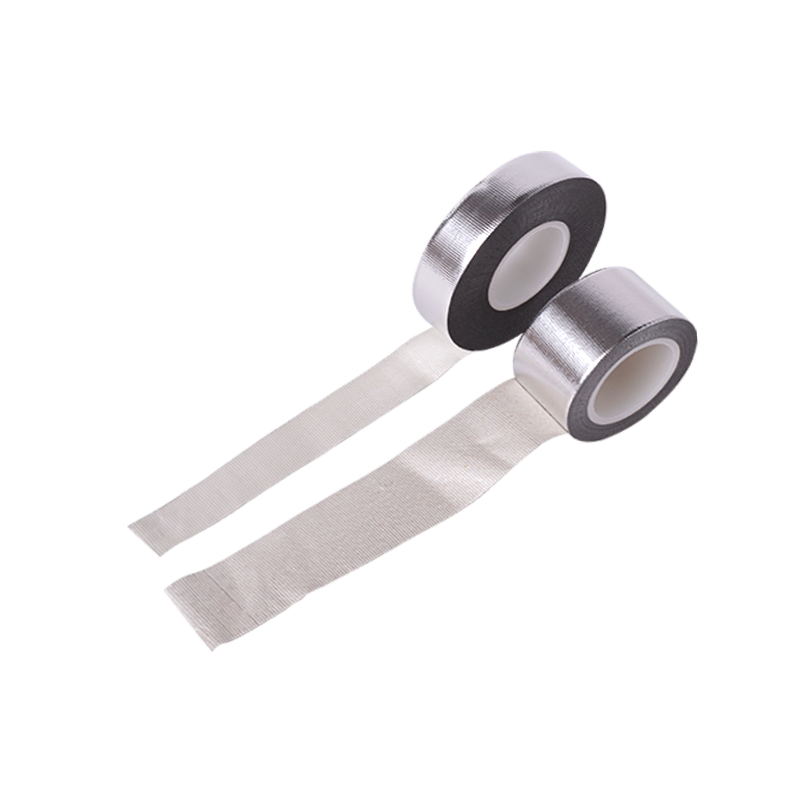

1. شريط رقائق الألومنيوم (المعيار الاحترافي)

يعد شريط رقائق الألومنيوم هو الخيار الأساسي لإغلاق مجاري الهواء المعدنية الصلبة. وهو يتألف من حامل ألومنيوم "ميت اللين" مطلي بطبقة عالية الأداء لاصق أكريليك مذيب . طبيعته المعدنية تجعله حاجز بخار مطلق، مما يمنع أي تبادل للهواء أو الرطوبة في المفاصل.

• الانعكاس الحراري: تسمح الابتعاثية العالية لها بعكس الحرارة المشعة، والحفاظ على درجة حرارة الهواء داخل القناة.
• الاستقرار غير العضوي: على عكس البلاستيك، الألومنيوم لا يتحلل تحته التعرض للأشعة فوق البنفسجية أو الإجهاد التأكسدي.
• انتشار اللهب: غير قابل للاحتراق بشكل طبيعي، ويتوافق مع قواعد مكافحة الحرائق الصارمة في المباني.

2. الأشرطة المعتمدة يو ال 181أ-ب و181B-FX

في التعاقدات المهنية، يجب أن تفي الأشرطة غالبًا بالمواصفات المحددة مختبرات التأمين (UL) معايير اجتياز عمليات التفتيش على المباني. هذه ليست مجرد أنواع المواد ولكن تصنيفات الأداء التنظيمي.

• يو ال 181 ايه-بي: مصممة خصيصا ل مجلس قناة الألياف الزجاجية الصلبة . تتميز هذه الأشرطة عادةً برقائق معدنية شديدة التحمل ومادة لاصقة متخصصة ترتبط بالسطح الليفي.
• يو ال 181 بي-اف اكس: مصممة ل مجاري الهواء المرنة والإغلاقات. غالبًا ما تكون هذه الأشرطة قائمة على الفيلم (BOPP) أو مدعومة بالقماش للسماح بحركة وتوسيع الأنابيب المرنة.

3. أشرطة الختم المصطكي

بالنسبة للإصلاحات التي تنطوي على فجوات كبيرة أو أسطح غير مستوية، توفر الأشرطة اللاصقة طبقة سميكة من مطاط البوتيل أو الأسفلت المعدل. إنها بمثابة "حشية في اللفة"، مما يوفر سماكة غير عادية لملء الفراغات الهيكلية حيث قد تفشل الأشرطة ذات الأغشية الرقيقة القياسية.

مقارنة المواد الفنية

يقارن الجدول التالي المواصفات الفنية الأساسية للمواصفات الأكثر شيوعًا شريط إصلاح مجاري الهواء HVAC الفئات المستخدمة في البيئات الصناعية والسكنية.

4. كيمياء المواد اللاصقة: الأكريليك مقابل المطاط

عند المراجعة شريط إصلاح مجاري الهواء HVAC ، يعد اختيار المادة اللاصقة أمرًا بالغ الأهمية مثل الدعم. المواد اللاصقة الاكريليك تُفضل التطبيقات طويلة المدى لأنها مقاومة للحرارة والأشعة فوق البنفسجية، وفي الواقع تصبح أقوى بمرور الوقت. المواد اللاصقة ذات الأساس المطاطي تقديم "مسار أولي" أعلى بكثير (الإمساك الفوري)، وهو مفيد للتجميع السريع في البيئات الداخلية المعتدلة ولكنه قد يفشل في الظروف القاسية ركوب الدراجات الحرارية على مدى عدة مواسم.

1. قوة الالتصاق والتصاق القشرة

قوة الالتصاق يشير إلى قدرة الشريط على الالتصاق بركائز معينة، مثل الفولاذ المجلفن أو الألومنيوم أو البلاستيك. يتم اختبار الأشرطة الاحترافية باستخدام أستم د-3330 معيار لقياس "التصاق القشرة" - القوة المطلوبة لإزالة الشريط من السطح.

• تك الأولي: الاستيلاء الفوري على المادة اللاصقة عند ملامستها.
• سندات طويلة الأجل: قدرة المادة اللاصقة (عادةً الأكريليك المذيب) على "التبلل" وإنشاء رابطة كيميائية دائمة على مدار 24 إلى 72 ساعة.

2. قوة الشد ومقاومة الثقب

نظرًا لأن أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) مضغوطة، فيجب أن يكون الشريط عالي الضغط قوة الشد لمقاومة الانفجار أو التمزق عند اللحامات. مقاومة الثقب وهو أمر حيوي بنفس القدر، خاصة عند إغلاق القنوات في مساحات الزحف أو السندرات حيث قد يحدث تلف ميكانيكي أثناء الصيانة الروتينية.

3. التقييم الحراري ودرجة حرارة الخدمة

تجارب مجاري الهواء متطرفة ركوب الدراجات الحرارية . يجب أن يظل الشريط مرنًا في الشتاء (أثناء دورات التسخين) ويحتفظ بقوة القص في الصيف (أثناء التبريد). جودة عالية شريط إصلاح مجاري الهواء HVAC تم تصنيفه على أنه "نطاق درجة حرارة الخدمة" الذي يتجاوز بكثير الظروف المحيطة القياسية.

المقارنة الفنية لمقاييس الأداء

يوفر الجدول التالي نظرة مقارنة على معلمات الأداء المطلوبة لبيئات إغلاق مجاري الهواء المختلفة.

4. قوة القص ومقاومة "الزحف".

في مجرى القناة الرأسي أو الجلسة المكتملة ذات الضغط العالي، يخضع الشريط إلى "القص" - قوة انزلاق. قوة القص (أو مقاومة الزحف) تقيس مدى مقاومة المادة اللاصقة للانزلاق من الركيزة تحت حمل ثابت. ل إصلاح قنوات التكييف تعتبر مقاومة القص العالية أمرًا إلزاميًا لمنع الشريط من الترهل أو التقشير عند الحواف على مدار سنوات من التشغيل.

5. نفاذية بخار الماء (تصنيف بيرم)

وتتمثل الوظيفة الأساسية لختم القناة في العمل بمثابة حاجز بخار . ال تصنيف بيرم يقيس كمية بخار الماء التي يمكن أن تمر عبر الشريط. يعتبر التصنيف 0.00 (الذي يتم الحصول عليه بواسطة رقائق الألومنيوم الصلبة) هو المعيار للوقاية التكثيف ودخول الرطوبة، وهي الأسباب الرئيسية للصدأ ونمو الميكروبات داخل طبقات العزل.

1. ختم مجاري الهواء المعدنية الصلبة

في الأنظمة التجارية والسكنية عالية السرعة، القنوات الفولاذية المجلفنة هي المعيار. المفاصل والطبقات ووصلات الحافة معرضة لتسرب الهواء بسبب الاهتزاز والتمدد الحراري. شريط رقائق الألومنيوم هو الحل الأساسي هنا، حيث يوفر ختمًا من المعدن إلى المعدن يحافظ على النظام الضغط الساكن .

• التطبيق: ختم اللحامات الطولية والمفاصل المحيطية.
• فائدة: يخلق رابطة محكمة الإغلاق لا تتأثر بدرجات الحرارة المرتفعة للمبادلات الحرارية للفرن.

2. توصيلات وإصلاحات القنوات المرنة

تتكون القنوات المرنة من سلك حلزوني مغلف ببطانة بوليمر، ومحاط بعزل من الألياف الزجاجية وسترة حاجز بخار. إصلاح هذه يتطلب شريطًا عاليًا المطابقة و استطالة . UL 181B-FX تعتبر الأشرطة المصنفة إلزامية لهذه التطبيقات للتأكد من أن الختم يمكن أن يتحرك مع القناة دون تشقق.

• التطبيق: توصيل القنوات المرنة بالإقلاع أو إصلاح الثقوب العرضية في الغلاف الخارجي.
• فائدة: يمنع "التعرق" (التكثيف) عن طريق استعادة سلامة حاجز البخار الخارجي.

3. تقوية ألواح مجاري الهواء المصنوعة من الألياف الزجاجية

ألواح مجاري الهواء عبارة عن صفائح صلبة من الألياف الزجاجية عالية الكثافة. عندما يتم تصنيع هذه الألواح على شكل قنوات، يجب إغلاق الزوايا والمفاصل "V-groove". وهذا يتطلب الشريط عادة UL 181A-P - يمكنها اختراق السطح الليفي لتكوين الرابطة الهيكلية .

المقارنة الفنية: متطلبات التطبيق حسب الركيزة

يوضح الجدول التالي كيفية تغير المتطلبات الفنية بناءً على مكون التدفئة والتهوية وتكييف الهواء (HVAC) المحدد الذي يتم إصلاحه.

4. مواجهة العزل وإصلاح حاجز البخار

الحفاظ على المغلف الحراري يتطلب بناء المبنى أن تظل جميع الواجهات العازلة (FSK - Foil، Scrim، Kraft) سليمة. شريط إصلاح مجاري الهواء HVAC يستخدم لتصحيح التمزقات في سترة العزل. إذا تركت غير مغلقة، يمكن أن يصل الهواء المحمل بالرطوبة إلى سطح القناة الباردة، مما يؤدي إلى تراكم الماء السائل وفي نهاية المطاف تآكل النظام أو انهيار العزل.

5. الختم الكامل للضغط العالي

الجلسة المكتملة هي المشعب المركزي حيث يكون ضغط الهواء في أعلى مستوياته. يتطلب إغلاق الاتصال بين معالج الهواء والجلسة المكتملة أ شريط مانع التسرب للخدمة الشاقة ، في كثير من الأحيان أ بوتيل المصطكي لتحمل الاضطرابات الميكانيكية المستمرة وتأثير الهواء عالي السرعة. وهذا يمنع أصوات "الصفير" المرتبطة عادة بتسربات الهواء البسيطة في مناطق الضغط العالي.

1. إعداد السطح الحرج

الالتصاق هو عملية كيميائية وميكانيكية. معظم مجاري الهواء HVAC مطلية بطبقة رقيقة من زيت الآلة الناتج عن عملية التصنيع، أو قد يكون قد تراكم الغبار والأكسدة في الأنظمة الحالية. يعد السطح "النظيف الملمس" أمرًا إلزاميًا لكي "يبتل" اللاصق بشكل صحيح.

• التنظيف: استخدم مذيبًا سريع التبخر (مثل كحول الأيزوبروبيل) لإزالة الزيوت والشحوم والرطوبة.
• إزالة الأزيز: تأكد من أن الحواف المعدنية مسطحة؛ يمكن للبراغي البارزة أو نتوءات حادة أن تثقب الجزء الخلفي من الشريط وتشكل تسرب الضغط .
• الجفاف: لا تقم مطلقًا بوضع الشريط اللاصق على سطح به تكثيف نشط، لأن ذلك يخلق حاجزًا بين المادة اللاصقة والركيزة.

2. تقنية "الممسحة" لتفعيل الضغط

استخدام أشرطة الإصلاح المهنية المواد اللاصقة الحساسة للضغط (PSA) . غالبًا ما يكون تنعيم الشريط بيدك غير كافٍ. لضمان أقصى التصاق قشر يجب استخدام ممسحة بلاستيكية أو أداة فرك متخصصة.

• القضاء على الفراغات: يجبر الضغط القوي المادة اللاصقة على التضاريس الدقيقة للوح المعدني أو الرقائق المعدنية.
• إزالة فقاعات الهواء: الهواء المحبوس تحت الشريط سوف يتوسع وينكمش أثناء ذلك ركوب الدراجات الحرارية ، في نهاية المطاف إضعاف السندات.

3. إدارة حدود درجة الحرارة البيئية

تؤثر درجة الحرارة أثناء وقت التطبيق بشكل كبير على "المسار الأولي". إذا كان المعدن باردًا جدًا، فإن المادة اللاصقة تصبح صلبة ولا يمكن أن تتدفق إلى المسام السطحية. على العكس من ذلك، يمكن للحرارة المفرطة أن تجعل المادة اللاصقة سائلة للغاية بحيث لا يمكن وضعها على الفور.

المقارنة الفنية: شروط التطبيق مقابل أداء السندات

يوضح الجدول التالي تأثير متغيرات التثبيت على النتيجة الختم الهيكلي .

4. التداخل المناسب وختم الزوايا

عند إغلاق مفصل محيطي، الحد الأدنى 2 بوصة (50 ملم) متداخلة في نهاية الغلاف ينصح. على القنوات المستطيلة، تأكد من أن الشريط يمتد إلى ما هو أبعد من الزاوية. ل إصلاح قنوات التكييف في الجلسات العامة ذات الضغط العالي، يُفضل استخدام طريقة "اللفة الخشبية" - حيث تتداخل القطعة العلوية من الشريط مع القطعة السفلية - لمنع الهواء من الدخول تحت الحواف ورفع الختم.

5. فحص ما بعد التثبيت

بعد التطبيق، يجب أن يبدو الشريط ناعمًا ويتوافق بإحكام مع محيط القناة. في المهنية التكليف ، يمكن استخدام قلم دخان أو كاشف تسرب بالموجات فوق الصوتية حول الوصلات المسجلة للتحقق من نسبة 100٪ الختم المحكم . في حالة اكتشاف أي "صفير" أو حركة هواء، يجب تنظيف المنطقة ووضع طبقة ثانوية مع زيادة الضغط.
