ما الذي يجعل أشرطة عنصر التسخين برقائق الألومنيوم ضرورية؟

في عالم الإدارة الحرارية الحديثة، حيث المرونة والدقة والموثوقية أمور غير قابلة للتفاوض، مادة أشرطة عنصر التسخين من رقائق الألومنيوم ظهرت كتقنية أساسية. وبالانتقال إلى ما هو أبعد من بقع الاحترار البسيطة، فإن هذه الشرائح المتطورة عبارة عن أنظمة هندسية تعمل على تحويل الطاقة الكهربائية إلى حرارة موحدة يمكن التحكم فيها عبر مجموعة واسعة من الأسطح والأشكال الهندسية المعقدة. وهي تمثل في جوهرها مزيجًا من علوم المواد والهندسة الكهربائية، وهي مصممة لحل تحديات التسخين عندما تفشل ملفات الأسلاك التقليدية أو العناصر الخزفية الصلبة. بدءًا من الحفاظ على عمل أجهزة الاستشعار الفضائية الهامة في الظروف شديدة البرودة وحتى توفير الدفء الموضعي اللطيف في أجهزة العلاج الطبي، تتيح هذه الأشرطة الابتكار من خلال كونها رفيعة وخفيفة الوزن ومتوافقة. إن فهم بنائها، بدءًا من مسارات رقائق الألومنيوم الموصلة إلى الطبقات العازلة المتخصصة، يعد أمرًا أساسيًا للاستفادة من إمكاناتها الكاملة. تتعمق هذه المقالة في سبب كون هذه المادة لا غنى عنها، وتستكشف تكوينها، وخصائصها المتميزة، وتطبيقاتها المتنوعة، ومعايير الاختيار الحاسمة للمهندسين والمصممين.

مقدمة: جوهر التدفئة المرنة الحديثة

لقد أحدث ظهور حلول التدفئة المرنة ثورة في تصميم المنتجات عبر الصناعات. مادة أشرطة عنصر التسخين من رقائق الألومنيوم يقع في قلب هذه الثورة. في الأساس، هذه الهياكل رقيقة ومصفحة حيث تعمل دائرة رقائق الألومنيوم المحفورة بدقة كعنصر تسخين مقاوم. عندما يمر تيار كهربائي عبر نمط الرقائق هذا، فإن مقاومته المتأصلة تولد الحرارة بشكل موحد عبر مساحة سطحه. يتم تجميع هذا المبدأ الأساسي في تنسيق شريطي متين ومرن، مما يتيح التكامل المباشر على الأسطح المنحنية، أو الأجزاء المتحركة، أو داخل التجميعات المدمجة. يوفر التحول من السخانات الضخمة والهشة إلى أنظمة الأغشية الرقيقة هذه مزايا لا مثيل لها، بما في ذلك تحسين الكفاءة الحرارية بسبب الاتصال المباشر بالسطح، وتقليل استهلاك الطاقة، وتعزيز حرية التصميم، وزيادة موثوقية المنتج. إنها ليست مجرد مكون، ولكنها تقنية تمكينية تسمح بحلول حرارية أكثر ذكاءً وأخف وزنًا وأكثر تركيزًا على المستخدم.

• حرية التصميم: يتيح التسخين على الأسطح المعقدة ثلاثية الأبعاد، وهو أمر مستحيل بالنسبة للسخانات الصلبة.
• التوزيع الموحد للحرارة: يوفر نمط الرقائق المحفورة حرارة ثابتة عبر المنطقة النشطة بأكملها، مما يمنع البقع الساخنة.
• الاستجابة الحرارية السريعة: تسمح الكتلة الحرارية المنخفضة بأوقات التسخين والتبريد السريعة، مما يتيح التحكم الدقيق في درجة الحرارة.

الغوص العميق: المواد وبناء أشرطة التدفئة

يتم تحديد أداء وموثوقية شريط التسخين من خلال تركيبه متعدد الطبقات. تؤدي كل طبقة وظيفة متميزة وحاسمة، حيث تعمل بشكل متناغم لإنتاج حرارة آمنة وفعالة ومتينة. نموذجي مادة شريط رقائق الألومنيوم المرنة للسخان التكديس هو أعجوبة هندسة المواد. يبدأ الأمر بالعنصر المقاوم الأساسي، وهو رقائق الألومنيوم نفسها. يؤثر اختيار السبائك والمزاج والسمك (يتراوح غالبًا من 0.0005 "إلى 0.002") بشكل مباشر على المقاومة الكهربائية والقدرة الاستيعابية الحالية والمتانة الميكانيكية للسخان. يتم حفر هذه الرقاقة كيميائيًا أو ميكانيكيًا في نمط دائرة محدد، والذي يحدد توزيع الحرارة والقوة الكهربائية. بعد ذلك، تقوم الطبقة اللاصقة بربط هذا العنصر بالركائز العازلة. هذا مفترق طرق حاسم. لبعض التصاميم أ شريط تسخين من رقائق الألومنيوم اللاصق يتم استخدامه لضمان التوصيل الكهربائي لقضبان الحافلات، بينما في معظم المناطق، تعتبر المادة اللاصقة غير الموصلة والمستقرة حرارياً ضرورية للعزل.

يتم بعد ذلك تغليف الرقاقة والمواد اللاصقة بين طبقات العزل الكهربائي. يعد اختيار العزل أمرًا بالغ الأهمية لتقييم درجة الحرارة وحماية البيئة. يعد فيلم بوليميد (Kapton) خيارًا رئيسيًا للعديد من التطبيقات، مما يؤدي إلى المواصفات المشتركة لـ شريط رقائق الألومنيوم بوليميد لتطبيقات التدفئة . إنه يوفر توازنًا ممتازًا بين التحمل لدرجات الحرارة العالية والقوة الميكانيكية والمقاومة الكيميائية. بالنسبة لدرجات الحرارة المرتفعة أو البيئات المرنة الأكثر تطلبًا، يتم استخدام مطاط السيليكون أو مركبات السيليكون المقواة بالألياف الزجاجية. وأخيرًا، يمكن إضافة طبقة خارجية واقية اختيارية أو مادة لاصقة حساسة للضغط (PSA) لسهولة التركيب. تعمل هذه الطبقات الدقيقة على تحويل المواد البسيطة إلى نظام تدفئة قوي ومتكامل.

الخصائص الرئيسية لأداء موثوق

اختيار الحق مادة أشرطة عنصر التسخين من رقائق الألومنيوم يتطلب فهمًا شاملاً لخصائص الأداء الرئيسية التي تضمن الموثوقية في التطبيق المستهدف. وأهمها الأداء الحراري. أ شريط رقائق الألومنيوم ذو درجة الحرارة العالية لعناصر التسخين يجب ألا يصل إلى درجة حرارة التشغيل المطلوبة فحسب، بل يجب أن يفعل ذلك بشكل ثابت وآمن على مدار آلاف الدورات. إن الجمع بين نقطة انصهار سبائك الألومنيوم، والأهم من ذلك، درجة حرارة التشغيل المستمرة للمادة العازلة (غالبًا 150 درجة مئوية للبوليميد، وحتى 200 درجة مئوية للسيليكون) يحدد هذا السقف. نفس القدر من الأهمية هو الأداء الكهربائي. تحدد مقاومة الرقاقة ونمط الدائرة المصمم كثافة الواط (واط لكل بوصة مربعة)، والتي يجب حسابها بعناية لتجنب ارتفاع درجة حرارة العزل أو التسبب في الهروب الحراري. يعد توحيد الحرارة سمة مميزة لسخانات الرقائق المصممة جيدًا، والتي تنبع من المقطع العرضي المتسق للمسارات المحفورة.

وبعيدًا عن الحرارة والكهرباء، تعد المتانة الميكانيكية والبيئية أمرًا بالغ الأهمية. المرونة هي السبب الرئيسي لاختيار هذه التكنولوجيا؛ يجب أن يتحمل الشريط الانحناء أو الطي أو الاهتزاز المتكرر دون تكسير الرقاقة أو تقسيم الطبقات. يتم تحديد مقاومة الرطوبة والمواد الكيميائية والتآكل من خلال طرق العزل والختم الخارجي. على سبيل المثال، يوفر السخان المغلف بمطاط السيليكون مقاومة فائقة للرطوبة والمواد الكيميائية مقارنة بطبقة البوليميد الأساسية، مما يجعله مناسبًا لبيئات التعقيم الصناعية أو الطبية القاسية. هذه الخصائص ليست مستقلة ولكنها مترابطة وتتطلب رؤية شاملة خلال مرحلة المواصفات.

• نطاق درجة الحرارة والاستقرار: قادرة على العمل من درجات الحرارة المبردة إلى أكثر من 200 درجة مئوية، مع مقاومة مستقرة مع مرور الوقت.
• كثافة واط موحدة: يوفر توزيعًا متساويًا للحرارة، وهو أمر مهم لعمليات مثل التصفيح أو التدفئة الطبية.
• قوة عازلة ممتازة: يضمن العزل عالي الجهد سلامة المستخدم ويمنع حدوث دوائر قصيرة.
• انخفاض إطلاق الغازات: ضروري لتطبيقات الفراغ أو الفضاء الجوي لمنع التلوث.

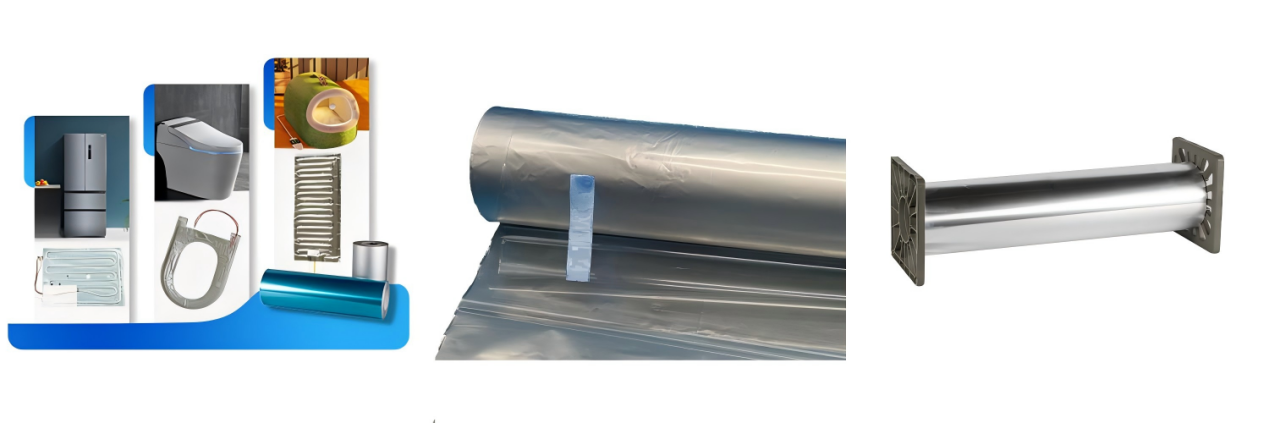

التطبيقات الأساسية عبر الصناعات

السمات الفريدة ل مادة شريط رقائق الألومنيوم المرنة للسخان وقد أدى ذلك إلى اعتماده في مجموعة مذهلة من المجالات. وفي كل حالة، فهو يحل تحديًا حراريًا محددًا لا تستطيع التقنيات البديلة معالجته بشكل فعال. في قطاع الطب والرعاية الصحية، تعتبر راحة المرضى وسلامتهم أمرًا بالغ الأهمية. تعد هذه الأشرطة جزءًا لا يتجزأ من وسادات التدفئة العلاجية، وأجهزة تدفئة سوائل الدم/الوريد الوريدي، ومعدات العلاج التنفسي، مما يوفر حرارة متسقة ومنخفضة القوة الكهربائية يمكن التحكم فيها وآمنة للاتصال البشري. تستفيد صناعات الطيران والسيارات منها من أجل التطبيقات الهامة لإزالة الجليد ومكافحة الجليد على حواف الأجنحة، والأنابيب التجريبية، وأجهزة الاستشعار، حيث يعد الوزن المنخفض والموثوقية والقدرة على التوافق مع الأسطح الديناميكية الهوائية أمرًا حيويًا.

تستخدم الأجهزة الإلكترونية الاستهلاكية عناصر تسخين رقيقة خلف شاشات LCD في الظروف المناخية القاسية للحفاظ على الأداء الوظيفي، أو في مجموعات البطاريات لضمان درجات حرارة الشحن المثالية. التطبيقات الصناعية واسعة النطاق، بدءًا من الحفاظ على درجات حرارة العملية في خطوط الموائع والأدوات التحليلية إلى توفير حرارة الختم في آلات التعبئة والتغليف. القدرة على الخلق أشرطة مخصصة لعنصر التسخين من رقائق الألومنيوم في أي شكل تقريبًا، يسمح للمهندسين بوضع الحرارة في المكان المطلوب بالضبط، مما يقلل من هدر الطاقة ويزيد من كفاءة النظام. يؤكد تنوع التطبيقات هذا على دور المادة كأداة حرارية متعددة الاستخدامات.

دليل التصميم والاختيار

إن التنفيذ الناجح لحل شريط التسخين هو عملية دقيقة تبدأ بمتطلبات واضحة. الطريق إلى التحديد أشرطة مخصصة لعنصر التسخين من رقائق الألومنيوم يتضمن تحديد العديد من المعلمات المترابطة. أولاً، المتطلبات الحرارية: درجة حرارة التشغيل المطلوبة، والظروف المحيطة، ووقت التسخين، وإجمالي القوة الكهربائية اللازمة. هذا يحدد كثافة الواط اللازمة. ثانياً، المعلمات الكهربائية: الجهد المتوفر (AC أو DC) والقيود الحالية. باستخدام قانون أوم ومقاومة الرقاقة، يحدد هذا المقاومة الإجمالية لنمط الدائرة وهندسة التتبع. ثالثاً، القيود الميكانيكية والبيئية: المساحة المتوفرة، المرونة المطلوبة، التعرض للرطوبة أو المواد الكيميائية أو التآكل. هذا يدفع الاختيار بين أ شريط رقائق الألومنيوم بوليميد لتطبيقات التدفئة من أجل بيئة نظيفة وعالية الحرارة أو بناء من مطاط السيليكون لبيئة رطبة كاشطة.

نقطة القرار الحاسمة، والتي يتم تجاهلها غالبًا، هي طريقة التوصيل الكهربائي. باستخدام أ شريط تسخين من رقائق الألومنيوم اللاصق في نقاط اتصال شريط الناقل يمكن تبسيط التجميع وتحسين الموثوقية على العقص الميكانيكي، خاصة في البيئات عالية الاهتزاز. أخيرًا، يعتبر النظر في عملية التصنيع - سواء كان الشريط سيتم توفيره على بكرة، أو كقطع فردية، أو مع أجهزة استشعار ووحدات تحكم مدمجة - أمرًا ضروريًا للتكامل. يمكن أن يساعد التعامل مع الخبراء في وقت مبكر من مرحلة التصميم في التنقل بين هذه الاختيارات لتحسين الأداء والتكلفة وقابلية التصنيع.

• تحديد الأهداف الحرارية: حساب القوة الكهربائية المطلوبة على أساس فقدان الحرارة وارتفاع درجة الحرارة المطلوبة.
• خريطة القيود الكهربائية: تحديد جهد التشغيل والمساحة المتاحة لنموذج مقاومة الدائرة ونمطها.
• حدد البناء: اختر مادة العزل (بوليميد، سيليكون) بناءً على درجة الحرارة والمرونة والاحتياجات البيئية.
• خطة التكامل: حدد نوع الاتصال (ألسنة ملحومة، مادة لاصقة موصلة، موصلات ZIF)، أسلاك الرصاص، وطريقة التثبيت.

الأسئلة الشائعة

كيف تنتج رقائق الألومنيوم الحرارة في هذه الأشرطة؟

تولد رقائق الألومنيوم الحرارة من خلال المبدأ الأساسي لتسخين الجول (يسمى أيضًا التسخين المقاوم). عندما يُجبر تيار كهربائي على التدفق عبر مسارات رقائق الألومنيوم الرفيعة المحفورة داخل الشريط، فإنه يواجه مقاومة كهربائية. وتعيق هذه المقاومة تدفق الإلكترونات، مما يتسبب في تحويل الطاقة الحركية إلى طاقة حرارية (حرارة). يتم حساب كمية الحرارة المتولدة بدقة باستخدام الصيغة P = I²R (الطاقة = مربع التيار × المقاومة). من خلال الهندسة الدقيقة لسبائك الرقاقة وسمكها ونمط السربنتين المحدد المحفور عليها، يمكن للمصنعين التحكم في المقاومة الإجمالية للشريط، وبالتالي، إنتاج الحرارة (القوة الكهربائية) وتوزيعها عبر السطح، مما يجعل مادة أشرطة عنصر التسخين من رقائق الألومنيوم مصدر حرارة يمكن التنبؤ به وفعال للغاية.

ما هي درجة الحرارة القصوى لأشرطة التسخين هذه؟

لا يتم تحديد درجة حرارة التشغيل القصوى فقط بواسطة رقائق الألومنيوم (التي تذوب عند درجة حرارة ~ 660 درجة مئوية) ولكن بواسطة المواد العازلة التي تغلفها. للمعيار شريط رقائق الألومنيوم بوليميد لتطبيقات التدفئة ، تتراوح درجة حرارة التشغيل المستمر عادة من 150 درجة مئوية إلى 180 درجة مئوية (302 درجة فهرنهايت إلى 356 درجة فهرنهايت)، محدودة بفيلم بوليميد. بالنسبة للبيئات الأكثر قسوة، يمكن أن تسمح الإنشاءات التي تستخدم عزل مطاط السيليكون أو البوليميدات عالية الحرارة بالتشغيل المستمر حتى 220 درجة مئوية (428 درجة فهرنهايت) أو حتى أعلى لفترات قصيرة. من الضروري الرجوع إلى مواصفات الشركة المصنعة لكل من تقييمات درجة الحرارة المستمرة ودرجات الحرارة القصوى، حيث أن تجاوزها يمكن أن يؤدي إلى انهيار العزل وتصفيته وفشله. ولذلك فإن تحديد أ شريط رقائق الألومنيوم ذو درجة الحرارة العالية لعناصر التسخين يتطلب مطابقة درجة الحرارة المقدرة مع الحد الأقصى لتطبيقك مع هامش أمان.

هل يمكن ثنيها أو تشكيلها بعد التثبيت؟

نعم، الميزة الأساسية لهذه التكنولوجيا هي مرونتها المتأصلة. مادة شريط رقائق الألومنيوم المرنة للسخان تم تصميمه ليكون مطابقًا. ومع ذلك، هناك قيود هامة. يمكن ثنيها حول منحنيات ثابتة أثناء التثبيت الأولي، ولكن يجب تجنب الطيات الحادة (التجعيد عند نصف قطر صغير جدًا)، لأن ذلك قد يؤدي إلى الضغط على دائرة الرقائق المحفورة أو الطبقات العازلة وربما تشققها، مما يؤدي إلى نقطة ساخنة أو دائرة مفتوحة. إنها ليست مصممة للثني الديناميكي والمتكرر أثناء التشغيل (كما هو الحال في المفصلة المتحركة باستمرار). بالنسبة للتطبيقات التي تتطلب الحركة، يتم استخدام إنشاءات محددة تحتوي على رقائق أكثر ليونة وتغليف قوي (مثل مطاط السيليكون). اتبع دائمًا الحد الأدنى لمواصفات نصف قطر الانحناء الخاص بالشركة المصنعة، والذي غالبًا ما يكون 5-10 أضعاف سمك الشريط الإجمالي.

كيف يمكنني تحديد القوة الكهربائية والحجم المناسب؟

يتطلب تحديد القوة الكهربائية الصحيحة والحجم الفعلي حسابًا حراريًا. أولاً، حدد الجسم الذي تحتاج إلى تسخينه: كتلته، والمادة (السعة الحرارية المحددة)، وزيادة درجة الحرارة المطلوبة خلال فترة زمنية محددة. وهذا يمنحك إجمالي الطاقة المطلوبة. ثانيًا، ضع في الاعتبار فقدان الحرارة للبيئة من خلال التوصيل والحمل الحراري والإشعاع، والذي غالبًا ما يكون العامل المهيمن في التسخين المستمر. للحصول على تقديرات بسيطة، توفر الآلات الحاسبة أو الكتيبات الهندسية عبر الإنترنت صيغ فقدان الحرارة للأشكال الشائعة. إجمالي القوة الكهربائية المطلوبة هو مجموع الطاقة اللازمة للتسخين الأولي بالإضافة إلى الطاقة المستمرة لمواجهة الخسائر. يتم بعد ذلك تحديد حجم (مساحة) السخان عن طريق قسمة إجمالي القوة الكهربائية على كثافة واط آمنة (على سبيل المثال، 5-10 واط/بوصة² للبوليميد، وأعلى للسيليكون). بالنسبة للمشاريع المعقدة، برامج المحاكاة الحرارية أو التشاور مع شركة تصنيع متخصصة في أشرطة مخصصة لعنصر التسخين من رقائق الألومنيوم ينصح بشدة.

هل هذه الأشرطة آمنة للاستخدام الطبي أو المتعلق بالغذاء؟

نعم، ولكن مع تحذيرات حاسمة. يمكن تصنيع أشرطة التسخين لتكون آمنة للاستخدامات الطبية وتطبيقات الاتصال الغذائي، ولكن ليست كل الأشرطة القياسية مناسبة. تعتمد السلامة على المواد المحددة المستخدمة في البناء. بالنسبة للأجهزة الطبية، يجب أن تكون المواد متوافقة حيويًا وغير سامة وقادرة على تحمل التعقيم (على سبيل المثال، التعقيم، إشعاع جاما، أو غاز EtO). يشيع استخدام المواد العازلة مثل درجات معينة من مطاط السيليكون. بالنسبة للتطبيقات المتعلقة بالأغذية، يجب أن تتوافق المواد مع لوائح سلامة الأغذية ذات الصلة (مثل FDA 21 CFR في الولايات المتحدة)، مما يعني أنها يجب ألا تتسرب مواد ضارة في ظل ظروف التشغيل. من الضروري الإشارة بوضوح إلى الحاجة إلى الامتثال الطبي أو الغذائي عند تحديد المصادر شريط تسخين من رقائق الألومنيوم اللاصق أو أي مكون، وطلب وثائق مثل شهادة USP Class VI أو بيانات الامتثال لإدارة الغذاء والدواء (FDA) من مورد المواد والشركة المصنعة للسخان النهائي.
